1. Princípio de funcionamento:
O medidor de vazão ultrassônico TUF2000B é um dispositivo muito avançado e eficaz, que usa ondas ultrassônicas para medir o fluxo instantâneo e o fluxo cumulativo de líquido na tubulação. O princípio de funcionamento é baseado no método de medição do tempo de voo, no qual ondas sonoras de uma frequência específica são transmitidas de um sensor para outro através do meio medido.
A medição do tempo de propagação das ondas ultrassônicas entre os sensores transmissor e receptor determina a vazão do meio na tubulação. Este medidor de vazão consiste em um par de sensores: um transmissor e um receptor. Os sensores emissores emitem ondas ultrassônicas viajando na direção do fluxo e os sensores receptores detectam essas ondas.
Os medidores de vazão ultrassônicos medem a diferença na velocidade das ondas ultrassônicas e depois calculam a velocidade do fluido no tubo. Finalmente, o medidor determina o volume de fluido que passou pelo tubo durante um determinado período de tempo.
É um dispositivo preciso e confiável, especialmente útil em aplicações onde a precisão e a confiabilidade são críticas. É comumente usado para medir água, bebidas, etc., e vários outros fluidos industriais, tornando-se uma ferramenta crítica em muitas indústrias. Fácil de instalar sem cortar ou quebrar tubos. O sensor não entra em contato com o líquido. É amplamente utilizado na medição de líquidos industriais.
|
|
|
|
|
|
2.Os tipos de sensores com os quais o host TUF2000B pode ser equipado:
※Sensor de fixação
※ sensor plug-in
※ sensor de tubulação
|
|
|
|
|

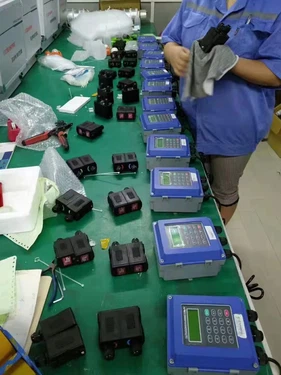

Medidor de vazão ultrassônico de parede + sensor de pinça externo |
Medidor de vazão ultrassônico de parede + sensor plug-in |
Medidor de vazão ultrassônico de parede + sensor de tubulação |
3. Dimensões e instruções de instalação do medidor de vazão ultrassônico TUF-2000B:
※TUF-2000Dimensões B:
※Instalação na parede: Fixe o conversor com 4 parafusos de expansão Φ6 ou pregos comuns:
※Montagem em trilho DIN usando grampos de fixação em trilho:
※Montagem em trilho DIN usando suporte PCB:
※Nota: O conversor TUF-2000B também pode ser instalado na parede ou na caixa de distribuição, caixa à prova de explosão
※Diagrama de fiação do TUF-2000B:
4. Defina rapidamente os parâmetros de medição:
Parâmetros de medição precisos têm uma grande influência na precisão e confiabilidade da medição. Recomenda-se medir a circunferência real e a espessura da parede do tubo. Medidores de espessura ultrassônicos podem ser usados para medir a espessura dos tubos.
Os parâmetros de medição são definidos do Menu10 ao Menu29. Por favor preencha em ordem.
Os seguintes parâmetros precisam ser inseridos antes da medição:
※Unidade de diâmetro externo: mm
※Unidade de espessura do tubo: mm
※Material do tubo
※Parâmetros do forro: espessura, velocidade do som (se houver forro)
※Tipo líquido
※tipo de sensor
※Tipo de instalação do sensor
Os parâmetros acima são geralmente definidos de acordo com as seguintes etapas:
※Pressione MENU 1 1 para entrar na janela M11 para inserir o diâmetro externo do tubo e pressione
Chave ORL.
※Pressione a tecla ▼/- para entrar na janela M12 para inserir o diâmetro externo do tubo e, em seguida, pressione a tecla ENT.
※Pressione a tecla ▼/- para entrar na janela M14 e pressione a tecla ENT para entrar no modo de seleção de opções.
Use as teclas ▲/+ e ▼/- para selecionar o material do tubo e pressione a tecla ENT.
※Pressione a tecla ▼/- para entrar na janela M16 e pressione a tecla ENT para entrar no modo de seleção de opções. usar
Pressione as teclas ▲/+ e ▼/- para selecionar o material do revestimento e, a seguir, pressione a tecla ENT. Selecione "Sem forro",
Se não houver forro.
※Pressione a tecla ▼/- para entrar na janela M20 e pressione a tecla ENT para entrar no modo de seleção de opções. usar
Pressione as teclas ▲/+ e ▼/- para selecionar o líquido apropriado e, a seguir, pressione a tecla ENT.
※Pressione a tecla ▼/- para entrar na janela M23 e pressione a tecla ENT para entrar no modo de seleção de opções. usar
Use as teclas ▲/+ e ▼/- para selecionar o tipo de sensor correto e pressione a tecla ENT.
※Pressione a tecla ▼/- para entrar na janela M24 e pressione a tecla ENT para entrar no modo de seleção de opções. usar
Pressione ▲/+ e ▼/- para selecionar o método de instalação do sensor apropriado e pressione ENT.
※Pressione a tecla ▼/- para entrar na janela M25 para obter a distância de instalação do sensor.
※Pressione MENU 2 6 para salvar a configuração do parâmetro.
5.Seleção do sensor:
|
Tipo de fixação |
Foto |
Modelo |
Precisão |
Aula de proteção |
Medindo o tamanho do tubo |
Temperatura Média |
|
Padrão |
 |
TS-2 |
±1% |
IP68 |
DN25-DN100mm |
-30 grau -90 grau |
|
|
MT-1 |
±1% |
IP68 |
DN50-DN700mm |
-30 grau -90 grau |
|
|
|
TL-1 |
±1% |
IP68 |
DN300-DN3000mm |
-30 grau -90 grau |
|
|
Padrão de alta temperatura |
|
TS-2-HT |
±1% |
IP68 |
DN25-DN100mm |
-30 grau -160 grau |
|
|
TM-1-HT |
±1% |
IP68 |
DN50-DN700mm |
-30 grau -160 grau |
|
|
|
TL-1-HT |
±1% |
IP68 |
DN300-DN3000mm |
-30 grau -160 grau |
|
|
Suporte de montagem |
|
SH |
±1% |
IP68 |
DN25-DN100mm |
-30 grau -90 grau |
|
|
HM |
±1% |
IP68 |
DN50-DN300mm |
-30 grau -90 grau |
|
|
|
BE-1 |
±1% |
IP68 |
DN300-DN700mm |
-30 grau -90 grau |
|
|
Suporte de montagem de alta temperatura |
 |
HS-HT |
±1% |
IP68 |
DN25-DN100mm |
-30 grau -160 grau |
|
|
HM-HT |
±1% |
IP68 |
DN50-DN300mm |
-30 grau -160 grau |
|
|
|
EB-1-HT |
±1% |
IP68 |
DN300-DN700mm |
-30 grau -160 grau |
|
|
Sensor de temperatura ultra alta |
|
HS-SHT |
±1% |
IP68 |
DN25-DN100mm |
-30 grau -260 grau |
|
|
HM-SHT |
±1% |
IP68 |
DN50-DN700mm |
-30 grau -260 grau |
6. vídeo de instalação:
PERGUNTAS FREQUENTES:
1. Pergunta: Qual é a precisão do medidor de vazão ultrassônico?
R: A precisão do nosso medidor de vazão é de 1%.
2. P: Que tal garantia?
R: Nossa garantia é de 24 meses. Se houver algum problema de qualidade, podemos substituir a nova máquina gratuitamente
3. P: Posso solicitar amostras? Qual é a quantidade mínima?
R: Claro, nosso MOQ é 1PCS, temos uma grande quantidade de estoque e podemos ajudá-lo a obter amostras o mais rápido possível.
4. P: É fácil de instalar?
R: Claro que a instalação é muito simples, e temos um manual de instalação conosco, e também orientaremos a instalação online.
5. P: Como pagar? Quais são os métodos de pagamento?
R: Pode ser pago por: pagamento TT, pagamento on-line com cartão de crédito, pagamento Western Union, pagamento LC.
Se você tiver mais dúvidas, entre em contato conosco, teremos representantes de vendas e engenheiros profissionais para responder a todas as suas perguntas. Todos os colegas da Henan Junyuan Automation Equipment Co., Ltd. dão boas-vindas à sua pergunta! ! ! !
