Medidor de vazão eletromagnético de água

Recursos:

1): O conversor adota 16 microprocessadores de alto desempenho, display 2x16LCD, configuração conveniente de parâmetros e programação confiável.

2): Caixa de instrumentos à prova de explosão, usada em locais à prova de explosão correspondentes.

3): O diâmetro nominal da série é DN3-DN3000, e o revestimento do sensor e os materiais do eletrodo têm uma variedade de opções.

4): O conversor adota um novo método de excitação, baixo consumo de energia, posição zero estável e alta precisão.

5); O conversor pode ser integrado ou separado com o sensor.

6): A medição não é afetada por mudanças na densidade do fluido, viscosidade, temperatura, pressão e condutividade.

7): O medidor de vazão eletromagnético JYLDE é um sistema de medição bidirecional, com três calculadoras: total positivo, diferença total reversa;

8): o medidor de vazão pode exibir vazão positiva e negativa e tem várias saídas: corrente, pulso, comunicação digital, HART.

9): O conversor usa tecnologia de montagem em superfície (SMT) com funções de autoverificação e autodiagnóstico.

10): Não há bloqueio de componente de fluido na tubulação de medição, nenhuma perda de pressão e baixos requisitos para seções de tubo retas. Tipos de medidores de vazão eletromagnéticos

Electromagnetic water flow meter

Parâmetro

Nome do Produto	medidor de vazão eletromagnético de água
Calibre	DN6-DN3000
Pressão nominal	0,6-4,0 MPa (pressão especial pode ser personalizada)
Precisão	0,2% (DN15-DN600), 0,5% (DN700-DN3000)
Material de forro	PTFE, PFA, F46, Neoprene, Poliuretano
Tipo de eletrodo	SS316, HB, HC, TI, TA
Umidade ambiente	5-100% RH (umidade relativa)
Temperatura ambiente	-25 ℃ a +60 ℃
Faixa de medição	1500: 1, taxa de fluxo< 15m="">
Tipo de estrutura	Tipo integrado, tipo remoto, tipo submersível, tipo ex-prova
Nível de proteção	IP65, IP68
Marca Ex-prova	ExmdIIBT4
Padrão de produto	Fluxômetro eletromagnético JB / T9248-1999

Seleção de material de revestimento

Material de forro	A atuação principal	O escopo de aplicação
PTFE	1.1. As propriedades químicas mais estáveis dos plásticos em um material que é resistente a ácido clorídrico fervente, ácido sulfúrico e água régia, mas também resistente a ácidos concentrados e vários solventes orgânicos, trifluoreto de cloro intolerância, oxigênio líquido, oxigênio líquido de alta velocidade, ozônio corrosão. 2. Fraca resistência ao desgaste	Ácido concentrado, álcali e outros meios corrosivos
PFA	Resistência à corrosão com PTEF, forte pressão anti-negativa	Pode ser usado para estado de pressão negativa
F46	1. Resistência à corrosão com PTEF. 2. Pode suportar baixo desgaste e rasgo. 3.Forte pressão anti-negativa.	Com PTFE 2. Pode ser usado para meios de baixa abrasão
Neoprene	1.Tem excelente flexibilidade, um alto grau de força de tração, boa resistência ao desgaste. 2.resistente ao ácido baixo concentrado geral, álcali, corrosão do meio salino, resistente à corrosão aos meios de oxidação.	Água, esgoto, lama fracamente abrasiva, polpa
Poliuretano	1.Tem excelente resistência ao desgaste (equivalente a 10 vezes a borracha natural). 2 ácido, o desempenho alcalino é ruim. 3Dnão use água misturada com solventes orgânicos.	Polpa de forte desgaste neutro, lama de carvão, lama e assim por diante

Faixa de fluxo

Taxa de fluxo ---- tabela de comparação de fluxo
	0.01	1	2	3	4	5	15
15	0.0064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.0113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.0177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
40	0.0452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.0707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	0.1195	11.9459	23.8919	35.8377	47.7836	59.7295	179.1886
80	0.1810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	0.2827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	0.6362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	1.1310	113.0973	226.1947	339.2920	452.3893	565.4846	1696.4600
300	2.5447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	3.4636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	4.5239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	5.7256	572.5553	1145.1105	1717.6658	2290.2210	2862.7763	8588.3289
500	7.0686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	10.1788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8847	4156.3271	5541.7694	6927.2118	20781.6354
800	18.0956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	22.9022	2290.2210	4580.4421	6870.6631	9160.8842	11451.1050	34353.3157
1000	28.2743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	40.7150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	55.4177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	72.3823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	91.6088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	113.0973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033

Embalagem:
1. Primeiro, embrulhe o medidor de vazão em um filme plástico e, em seguida, coloque-o em uma caixa de madeira para exportação com espuma à prova de choque.
2. O pessoal profissional de embalagem realiza a embalagem.

Transporte:
Apoie o despachante designado, caso contrário, iremos ajudá-lo a escolher o despachante certo.
(Use FEDEX; Ups; DHL; TNT; EMS; etc.)
Para mais de 10 unidades, o transporte aéreo, ferroviário e marítimo são recomendados.

Tempo de produção :
Abaixo de 20 conjuntos: 3-5 dias úteis.
Produção mensal: mais de 800 unidades

Wastewater Flow Meter packaging

Perguntas frequentes

1. Pergunta: Como é a qualidade do medidor de vazão eletromagnético?

Resposta: Temos certificação ISO, CE e ROSH, e uma equipe de calibração profissional fará uma segunda calibração de 5 pontos no medidor de vazão antes de sair da fábrica.

2. Q: Posso obter amostras?

Sim, ele é,

3. Q :: Você pode me dar o menor tempo de entrega?

Resposta: sim

4. Pergunta: Como instalar o medidor de vazão eletromagnético?

Resposta: Podemos fornecer o manual de instalação e o vídeo de instalação do medidor de vazão, não hesite em contactar-nos.

5. Q: Posso visitar a sua fábrica?

Resposta: Claro,

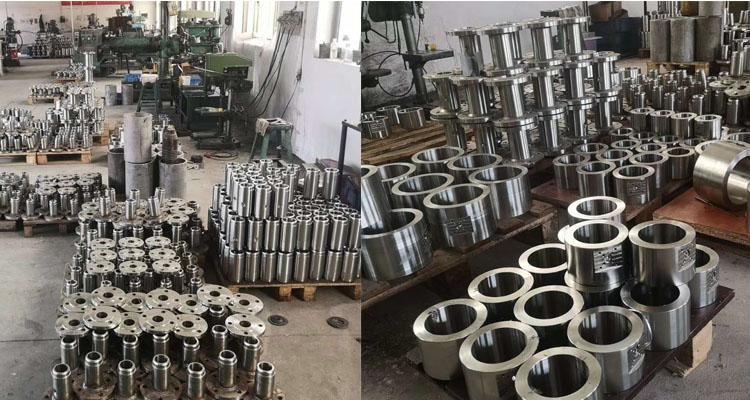

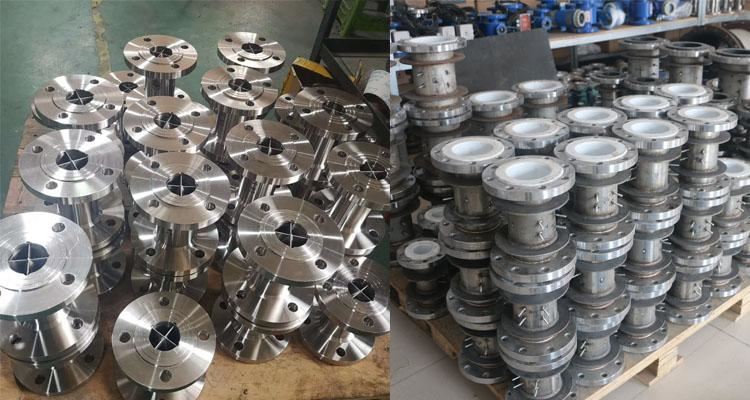

Fábrica
