Os principais parâmetros técnicos:
1. Meio aplicável do medidor de vazão de vórtice JYLUGB: nenhum líquido corrosivo, gás comum, gás natural, vapor (vapor saturado e vapor superaquecido);
2. Faixa de vazão de medição: líquido 0,3 ~ 7m / s, gás 3 ~ 55mm / s, vapor 7 ~ 70m / s
3. A temperatura do fluido medido: -40 ℃ ~ +350 ℃
4. Precisão: 1%, 0,5% (0,5% pode ser alcançado por meio de ajuste fino não linear);
5. Repetibilidade: 0,2% do valor indicado;
6. Material do corpo principal: aço inoxidável 304, aço inoxidável 316
7. Perda de pressão: △=1,2 × r × V2 × 10-6 onde: △ densidade de fluido P medida pela perda de pressão r (Kg / m3) velocidade de fluxo média v no tubo (m / s)
8. Temperatura ambiente: -20 ℃ ~ +55 ℃ (requisitos especiais das instruções de pedido)
9. Fonte de alimentação externa: 3,6 ~ 224 VCC
10. Saída de sinal: saída de pulso (fonte de alimentação externa), saída de corrente 4-20mADC (fonte de alimentação 24 VCC externa de dois fios), comunicação 485 (opcional).
Esboço da estrutura do medidor de fluxo de vórtice de GLP

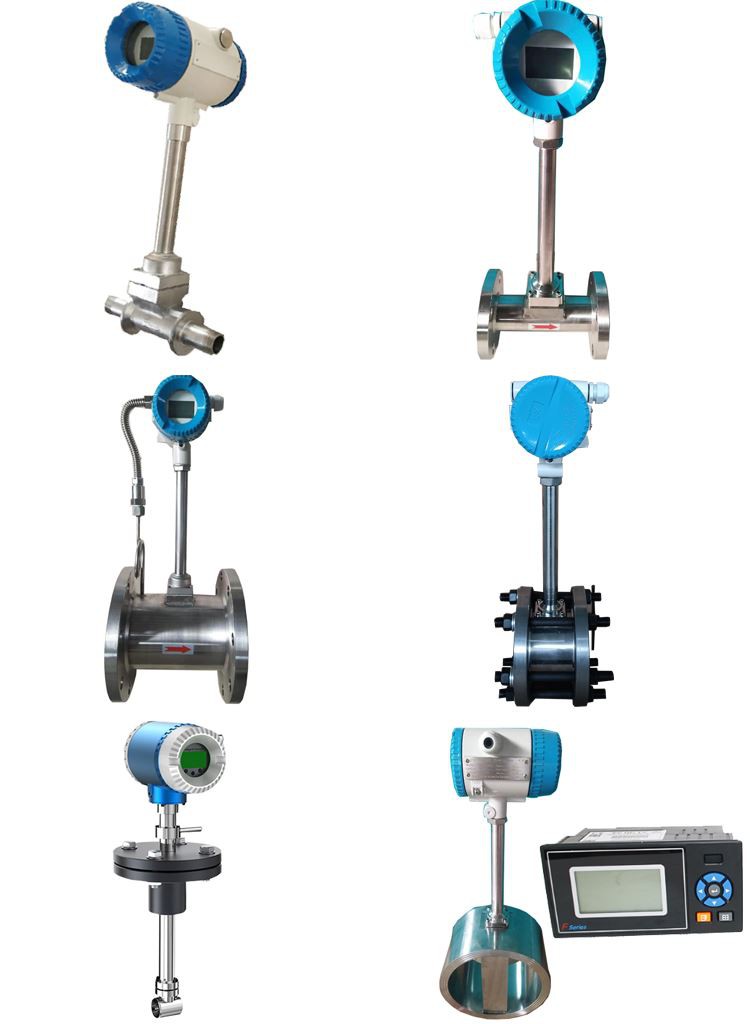

Tipos de medidores de fluxo de vórtice
Faixa de fluxo
| Calibre do instrumento (mm) | líquido | Gás | ||
Faixa de medição (m3 / h) | Faixa de frequência de saída (Hz) | Faixa de medição (m3 / h) | Faixa de frequência de saída (Hz) | |
15 | 0.3~5 | 24~400 | 4~20 | 352~1761 |
20 | 0.6~10 | 23~382 | 6~30 | 254~1273 |
25 | 1.2~16 | 21~320 | 8~55 | 161~1112 |
32 | 1.8~20 | 18~200 | 10~120 | 97~1172 |
40 | 2~40 | 10~190 | 27~205 | 134~1018 |
50 | 3~60 | 8~150 | 35~380 | 87~952 |
65 | 4~85 | 6~120 | 60~640 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
...... | ||||
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~216 |
Condições de instalação:
1. O sensor deve ser instalado horizontalmente ou verticalmente (a direção do fluxo do líquido é de baixo para cima) no tubo correspondendo ao seu diâmetro nominal.
2. A montante e a jusante do sensor devem ser equipados com um determinado comprimento de tubo reto, e seu comprimento deve atender aos requisitos da tabela a seguir.
3. Configuração do comprimento do tubo reto
Formulário de pipeline upstream | Comprimento do tubo reto a montante | Comprimento do tubo reto a jusante |
Tubo concêntrico válvula de gaveta totalmente aberta | ≥12DN | ≥5DN |
Válvula de gaveta totalmente aberta retraída concentricamente | ≥15DN | ≥5DN |
Um cotovelo de 90 ° C | ≥20DN | ≥5DN |
Dois cotovelos de 90 ℃ no mesmo plano | ≥25DN | ≥5DN |
Dois cotovelos de 90 ℃ em planos diferentes | ≥40DN | ≥5DN |
Válvula reguladora, válvula de gaveta semiaberta | ≥50DN | ≥5DN |
