1.Princípio de funcionamento:
Um medidor de vazão magnético é um medidor de vazão que usa o princípio da indução eletromagnética para medir o fluxo de fluido em uma tubulação. Funciona por meio de um par de eletrodos colocados em cada lado do tubo e conectados a um circuito eletrônico. O circuito gera um campo magnético, que induz uma tensão nos eletrodos.
Quando um fluido condutor flui através de um tubo, é gerado um sinal de tensão proporcional à velocidade do fluido. Este sinal de tensão é processado por um circuito eletrônico e exibido como uma medição de vazão.
Os medidores de vazão eletromagnéticos são comumente usados em aplicações que exigem medição precisa de vazão, como nas indústrias química, farmacêutica e de tratamento de água. Como apenas o revestimento e os eletrodos estão em contato com o fluido, se você quiser medir o fluxo de fluidos corrosivos ou abrasivos, será necessário escolher um eletrodo e um material de revestimento adequados.
2.Vantagem:
Este medidor tem muitas vantagens sobre outros tipos de medidores de vazão e está se tornando cada vez mais popular em diversas aplicações industriais. Uma das vantagens mais notáveis do medidor de vazão eletromagnético é sua ampla gama de capacidades de medição, que incluem a medição de líquidos com alta condutividade, como líquidos à base de alimentos, bem como ácidos, álcalis e outros líquidos altamente corrosivos.
Vantagem 2: É de alta precisão porque não contém peças móveis, o que significa que não há desgaste mecânico. Esse recurso torna o dispositivo altamente confiável e de baixa manutenção, tornando-o uma excelente escolha para aplicações de monitoramento e medição contínuas.
Vantagem 3: Os medidores de vazão magnéticos são versáteis e podem ser usados em uma variedade de ambientes industriais, incluindo estações de tratamento de água e águas residuais, instalações de produção química e farmacêutica, instalações de produção de alimentos e bebidas e locais de produção de petróleo e gás.
Vantagem 4: Sua alta tolerância a condições ambientais adversas, alta confiabilidade, precisão e tempo de resposta rápido garantem monitoramento e processamento contínuos de resultados de medição e minimizam o tempo de inatividade.
Vantagem 5: Fácil de instalar e integrar com outros sistemas de controle e automação de processos, tornando-o ideal para aplicações industriais modernas.
No geral, é uma solução confiável e econômica para vários requisitos de medição industrial. Suas vantagens excedem em muito outros tipos de medidores de vazão, tornando-os a primeira escolha para usuários que buscam alta precisão, confiabilidade e facilidade de operação.

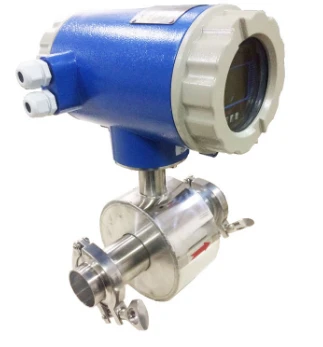

3. Algumas fotos do produto:
Os materiais do corpo do medidor incluem: aço carbono, SS304, SS316
Método de conexão: rosca, braçadeira, flange (padrão alemão, padrão americano, padrão japonês)
Tipo: integrado, dividido, plug-in
|
|
|
|
|
|
|
|
|
|
|
|
4. Introdução ao nível de proteção:
*O nível de proteção é dividido em: IP65, IP67, IP68:
*IP65: À prova de poeira e à prova d'água.
*IP67: À prova de poeira, pode ser submerso em água por um curto período de tempo
*IP68: À prova de poeira, pode ser continuamente imerso em água (deve escolher um medidor de fluxo eletromagnético remoto)
*Tipo à prova de explosão: refere-se à ocasião onde há meios inflamáveis e explosivos no ar, como postos de gasolina, que exigem
5.Introdução do forro:
| Tipo de forro | Descrever |
|
Borracha de poliuretano |
*Faixa aplicável: -20,5 graus -60 graus, adequado para polpa abrasiva neutra e forte, pasta de carvão, lama, celulose, esgoto doméstico, águas residuais. |
|
PTFE |
*PTFE é o material com propriedades químicas mais estáveis entre os plásticos; é resistente à ebulição de ácido clorídrico, ácido sulfúrico, ácido nítrico, água régia, álcalis concentrados e vários solventes orgânicos, mas não é resistente a trifluoreto de cloro, fluoreto de oxigênio de alta temperatura, flúor líquido de grande fluxo, corrosão líquida por oxigênio e ozônio.
Âmbito de aplicação: -25 graus -140 graus, substâncias corrosivas fortes, como ácidos e álcalis concentrados, água potável, leite, cerveja, bebidas e outros meios higiênicos. |
|
PFA |
* Boa hidrofobicidade e não pegajosidade, forte resistência a altas temperaturas. *Excelente resistência à corrosão, resistente a ácidos fortes, álcalis fortes, solventes orgânicos e várias soluções salinas. *Escopo de aplicação: meio abrasivo não forte de -25 grau -140 grau (o líquido contém impurezas sólidas, que esfregarão contra o revestimento e os eletrodos quando o líquido flui), meio sanitário. |
6.Introdução do eletrodo:
De acordo com as características dos diferentes meios, é muito importante escolher o eletrodo mais adequado.
| Tipo de eletrodo | Descrever |
| SS316L |
É usado para água industrial, esgoto, ácido inorgânico e meio fracamente corrosivo, e pode ser amplamente utilizado em petróleo, produtos químicos, uréia, vinilon e outras indústrias. |
| Eletrodo de carboneto de tungstênio | Adequado para líquidos não corrosivos, mas altamente resistente ao desgaste, |
|
Hastelloy B (HB) |
Possui boa resistência à corrosão a todas as concentrações de ácido clorídrico abaixo do ponto de ebulição e também é resistente à corrosão por ácidos não oxidantes, álcalis e soluções salinas não oxidantes, como ácido sulfúrico, ácido fosfórico, ácido fluorídrico e ácidos orgânicos. |
|
Hastelloy B(HC) |
Resistente a ácidos oxidantes, como ácido nítrico, ácidos mistos ou meios mistos de ácido crômico e ácido sulfúrico, e também resistente a sais oxidantes. Tal como a corrosão da solução de hipoclorito e da água do mar acima da temperatura normal. |
|
Titânio (Ti) |
Resistência à corrosão à água do mar, vários cloretos e hipocloritos, ácidos oxidantes (incluindo ácido nítrico fumegante), ácidos orgânicos, álcalis, etc., mas não a ácidos redutores puros (como ácido sulfúrico, ácido clorídrico). |
|
Tântalo (Ta) |
Possui excelente resistência à corrosão, muito semelhante ao vidro. Exceto ácido fluorídrico, ácido sulfúrico fumegante e álcali, é resistente à corrosão por quase todos os meios químicos (incluindo ácido clorídrico de ponto de ebulição, ácido nítrico, água régia e ácido sulfúrico abaixo de 175 graus) e não é resistente à corrosão em álcalis. |
|
Liga de platina-irídio |
Usado para todas as substâncias químicas, resistentes à corrosão (como ácidos, álcalis, sais diversos), mas não resistentes à água régia. |
7.Os produtos que fabricamos serão 100% calibrados antes de saírem da fábrica para garantir uma taxa de aprovação de fábrica de 100% e uma precisão que atenda aos padrões internacionais.
8. Caso de instalação no local:
9.RFQ:
1. P: E quanto à precisão do seu equipamento?
R: Nossos produtos serão verificados individualmente antes de saírem da fábrica. Nossa precisão é de 0,5 por cento, e a precisão mais alta atinge 0,2 por cento.
2. Pergunta: Como escolher corretamente o forro e o eletrodo?
R: Se você não tem um plano para a escolha do revestimento e dos eletrodos, você pode informar ao nosso representante de vendas profissional o meio medido e ela escolherá a configuração ideal para você.
3. P: Seu equipamento suporta pedidos de amostra? Qual é o MOQ em PCS?
R: Sim, apoiamos amostras e nosso MOQ é 1PCS.
4. P: Você pode enviar as mercadorias para o nosso país?
R: Claro! Escolheremos o meio de transporte mais econômico para você de acordo com o peso e volume de sua mercadoria. Apoiamos o transporte expresso, aéreo, ferroviário, marítimo.
Se você tiver mais dúvidas, entre em contato conosco, providenciaremos representantes de vendas e engenheiros profissionais para responder a todas as suas perguntas e escolher o produto mais adequado para você.
